抗震支架用户的基本的条件

3245次阅读

行业新闻

2019-01-15 11:46:40

来源：无锡建祥茂盛冷弯型钢设备有限公司

地震支、悬挂应为建筑机电工程设施在地震中提供可靠的保护，并能承受任何水平方向的地震作用。（抗震支、吊架的设置应符合《建筑机电抗震设计规范》的有关要求。《机械工程》（GB 50981-2014）。
所有成品支、吊架应根据其承受的荷载进行结构安全计算，并对抗震支、吊架进行抗震性能检查。
成品支、吊架结构安全计算要求：结构荷载分项系数不小于1.4，结构安全等级为1，相应的重要性系数为1.1，并考虑足够的施工安装荷载。

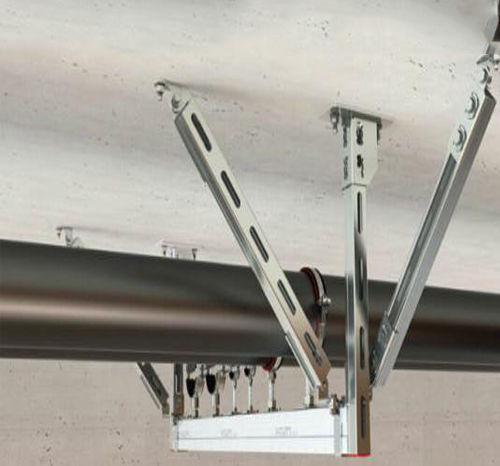

管道支吊架系统由C型或U型槽钢（以下简称槽钢）、槽钢底座、按钮锁或弹簧螺母+六角螺栓、管卡或管束、接头、锚栓等组成，接头和按钮锁或弹簧螺母+六角螺栓可调节管架的尺寸和高度at采用机械连接，锚栓和原混凝土结构，连接可靠，产品的所有零部件和型材均在工厂预制，并根据现场尺寸进行组装。现场禁止焊接。
槽钢截面尺寸为41mm*21mm、41mm*41mm、41mm*62mm（增加）等，标准型钢长度为3000mm或6000mm，以后易于安装、维护和扩展，槽钢采用冷轧标准型钢。槽钢壁厚不小于2.0 mm，以保证槽钢的受力性能，并提供相应的力学试验报告，槽钢内边缘必须有齿，齿深不小于0.9 mm。所有部件的安装取决于机械咬合。严禁以任何方式安装，以承受部件摩擦所产生的力，以保证整个系统的可靠连接，整个套管管道的支、吊架安装完毕后，应具有安全的抗震、防滑、抗冲击性能，并提供整个安装。强度（按当地程度进行抗震报告，双槽钢应焊接或铆接可靠（取消激光焊接或机械铆接，禁止穿透点焊），以保证双槽钢整体传力的可靠性和长期性能。
装有金属管的管卡需要使用惰性橡胶衬里，以达到保温、减振、降噪的效果。
整套支、悬挂系统应有耐火等级试验报告，以保证发生火灾时有一定的耐火时间，并提供相应的支、悬挂系统耐火性能试验报告。
锚栓采用抗裂混凝土性能的金属锚栓，具有抗震（增）、抗冲击和耐火性能，并提供相应的试验报告。
所有管道支吊架系统材料槽钢的表面处理应为热镀锌（厚度不小于45um），零件应镀锌，厚度不小于5um（原5-10um为一个范围）。

对于单个成品支、吊架，当单层管道荷载较大（截面长度大于1米，重量大于2千牛）时，应加强截面，当管道总重量大于10千牛时，应增加锚数量。
