江阴节能桥架成型设备

节能桥架成型机设备简介：

1, 设备主要技术参数：

1.1可根据生产需要轧制个带钢宽度150mm≤§≤1050mm多种规格的电缆桥架。

1.2材质要求：Q235冷轧板。

1.3板材料厚：1.6~2.0mm。

1.4成型设备连续成型速度时：0～6米/分钟。

1.5装机总容量：约95kw

2,  桥架产品轧制指示：

产品规格轧制范围：

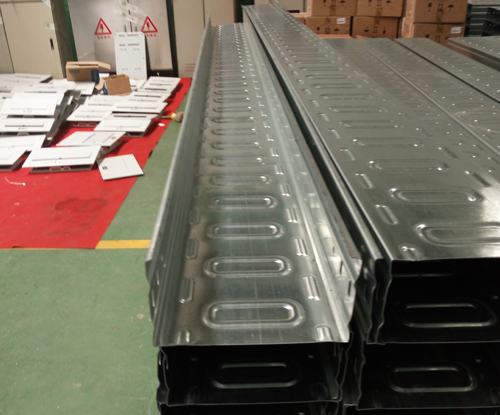

100-900mmlengthX50mm height

生产工艺流程：

自动放料—初校平—送料（伺服）—冲孔—切断—输送料—成型—出料

3, 设备结构概述

3．1放料机

技术参数：板料宽度：150—1050mm；材料厚度0.8—2.0mm；

内径涨缩范围ф460-510 mm；

料卷外径:φ1200mm;承载重量：≤7T

3．2校平机 leveling machine

a.工作辊数：九辊式校平机

b.结构特点：校平辊经调质、镀铬处理后其刚性、表面粗糙度等机械性能大大提高；其由夹送辊及校平辊组成，夹送辊可单独调整，校平上辊采用整体结构，前后设两个调整点，可形成一定的倾斜角度，便于提高校平质量。校平机入料端带有一对导向平辊及两对导向立辊，导向立辊可对中移动及同时移动。手轮调整，带刻度，方便对中。

校平机前后均带有引料过桥装置。校平机与送料器之间设活光电信号，发出反馈信号入控制系统，控制系统发出指令给变频电机变速，以控制储料区中料带的储存量，达到不间断校平的目的。

3．3  NC1050伺服送料机

a.功能：送料

b.结构特点：采用伺服电机驱动。多段式送料：可输入10组不同送料长度，   液晶触摸显显示便于更改、设定各技术参数。自动感应启动系统与冲床联动（控制冲床的启动）。

3．4  JH21-400B冲压机

冲压机：采用钢板焊接机身，刚性好，外形美观。采用组合式气动摩擦离合器。

3．5 输送导正台

a.形式：动力辊轮式（输送材料）

b.功能与结构：导正冲压切断后的板料顺利进入辊弯成型机。导正装置主要由气缸组成。导向轮可方便地调整，适应不同的宽度的板料。

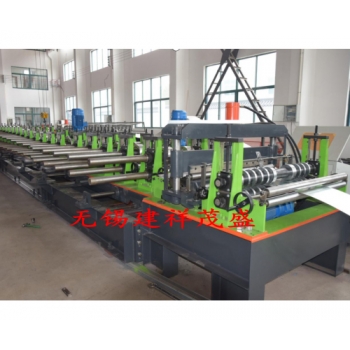

3．6成型主机

3.6.1.成型机架22道次（双排）

3.6.2宽度调节方式：电动控制

3.6.3轧辊轴轴径：￠65 mm

3.6.4.轧辊模具材质：Gcr15，淬火处理，HRC58-62°

3.6.5  2台11kw变频电机  轧辊材质：GCr15

3．7出料台 run-out table

结构：辊筒式，无动力

3. 8电器控制系统

整线采用进口PLC控制，8"液晶显示触摸屏，人机界面。实现人与PLC的交互。操作人员通过设定的程序自动运行（可编程控制）并对控制过程进行监控，实现操作人员控制生产线和修改控制参数，并可实时监控设备运行状态，运行参数和故障指示等。制件长度数字设定，制件长度可调整。实时监控设备运行状态和故障指示.

操作方式有手动/自动两种。具有手动、自动切换功能：在手动状态下，能进行单机运行，方便维修；在自动状态下，进行全线生产运行，顺序启动；全线设有急停按钮，易于处理紧急事故，保证设备和操作人员安全。

机旁设有手动操作面板方便工人操作；

全线的监视功能：实时监视生产线的运行状况，实现对各工位生产状况的监视；

具有故障检测功能：对生产线的信号时序进行按序检测、核对，发现错误，进行报警、停机；
