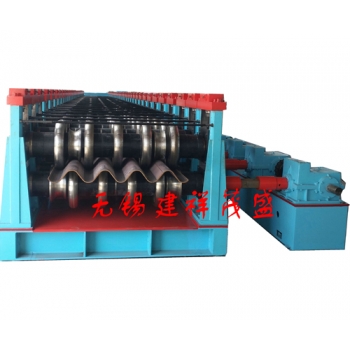

拼装式波纹板型弧机

波纹板起弧机技术参数

一、波纹板卷弧机工艺原理简介

该机床采用四辊滚弯压制原理上两辊分别或同步做垂直上下移动,在波纹板压制弯曲时做到上两辊和下两辊模具始终保持在切点处，避免了弧形波纹板两端直线段的出现，操作过程中由人工控制，便于操作者高效工作和观察控制成型过程。

二、 机组主要参数：

1、原材料机械性能及规格：

材质：     Q235

钢带厚度： 波距200x55mm4mm-8.0mm

产品宽度： 1510mm，200波距1260mm

2、产品规格：

产品：     按产品图纸

产品宽度：  1260mm

产品高度：  200波距 55mm

产品长度：  用户自定

3、机组技术规格：

成型方式：  辊式成型

生产速度：  可调

进料方向：  左进料

主电压：    380V，50Hz

机组总功率：约30KW

三、四辊波纹板卷弧机主要性能特点简介

1、机床床身采用封闭式龙门架结构和四辊支撑架分体结构，加强筋设计并经振动和壁炉回火两道消除内应力处理，

2、采用上两辊分别或同步压制下两辊的合理布局，使弯制波纹板时四辊（模具）始终处在切线点有效地消除弧形波纹板两端的直线段。

3、主轴设计即为波形模具，四辊（即波形模具）分别由两组传动马达直接驱动，保证四辊主轴同步运转，传动稳定可靠。

4、上下直线移动由机械推动支撑架两端完成。四辊支撑架(即模具

支撑架）设计为分体结构，直线移动同步，

5、结构，四辊直线运动朂后行程由机械限位，定位精准可靠。

6、弯弧模具选用40r材质，设备自带200X55模具一套，并经高频淬火处理

延长使用寿命，设备增加模具可起弧成型230x64波型等规格。

7、起弧辊轴ф200，材质40cr,调质处理，

8、起弧传动电机2台，18.5KW,配ZQ650减速机2台，速比48.57。

9、压下电机采用4台3KW4级电机，配6模涡轮涡杆齿轮箱2套组合装，压下电机工作时采用手/自动转换，4套电机可同时升降，可通过转换独立升降，便于调整不同钢板扭曲度，

10、制造：

产品制造按图生产检验合格进行装配。

11、安装：

按设备基础平面图要求，先挖好预埋孔，再将机组各设备到位，校直中心线、角尺线 主机轧制中心线、收料架中心线），浇铸混凝土，保养到期后固定地脚螺栓。方可试机。

12、验收：

设备按双方签订的技术协议验收；设备轧制产品确保符合交通部2010-12-08制定的JT/T791-2010

行业标准

13、电源电压380V±10%，频率50Hz±10%。

14、使用环境：适用-10°C-50°C,湿度20%-80%。

15、防护等级、电器控制柜、操作台、电机：IP40。

16、全套机主功率约50KW

17、需方自备：电源总开关、现场用电线、电缆、串线配管、

齿轮油、 46°抗磨液压油。

18、设备用地要求：长8米x宽5米x高2米

19、在设备安装过程中，有需方提供人员，吊具，配套工具等辅助设施。
