三波护栏板成型设备

三波护栏板成型设备技术参数

一、设备生产工艺流程

开卷机—整平机—冲孔切断—加强孔—夹送—成型—收料

二、 机组主要部件技术参数：

1、 放料架：

双锥式电动推进夹紧放料架。承载重量10吨。电机功率2.2KW，涨速钢卷内径范围450mm-600mm,有效挂料钢卷外径1700mm，开卷配放料制动机构。

2、 整平送料：

墙板式9辊整平机，2辊夹送，7辊整平。整平辊直径120mm。材质为40Cr，热处理HRC48o～52o。整平机前后配置导向立辊，进料口配压料装置。电机功率15KW，变频调速，ZQ350减速机校平速度1-18M/分，整平进料宽度范围300-500mm。

3、 冲孔切断：

选用YL32系列杨力集团生产的四柱式液压冲压机（国标型），液压站电机功率22KW，设备配冲孔切断模具一套，可根据需要选择孔型,冲模九、十孔通用,配加强孔冲孔机构1套。电机功率5.5KW，有缸直径￠160mm，型程60mm,四柱结构，机座采用钢板焊接时效处理。

4、 编码器定尺：

编码器定尺，定尺精度4320±2.0mm；长度可根据实际需求，在电柜触控屏中自行修改，满足生产需求，

5、 快速送料：

快速送料机1对。板材切断后快速送入主机。电机功率2.2KW，4极普通电机，ZQ250减速机，送料辊辊经￠120mm，材质为40Cr，热处理HRC48o～52o。

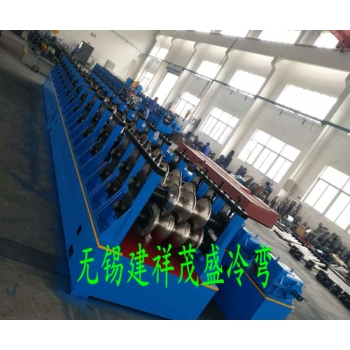

6、 成型主机：

GY200成型主机15架，独立开口牌坊式结构，机械展开宽度为550mm。导向立辊架3付。辊轴直径φ80，材料40Cr，调质处理。单出轴下传动GY200型齿轮箱13只，伞齿模数M=9。主机功率55KW，变频调速，配ZQ650减速机，速比31.5，五型装配。传动齿轮箱之间用1.2寸双排链传动；与辊轴之间用链轮链条连接，主机轧制成型速度长度为4320mm的成品约3-4张。

7、 收料架：

收料架滚轮式，长5米，用6#槽钢焊接；配辊轮滑动，

8、 控制系统：

采用PLC电器控制，可手动和自动控制整条生产线各个部件的动作协调，电柜配7寸触控屏，可根据生产需求调整和修改部分设定参数，电控操作台配有各部件电器元件的启动、停止、转换，调整等部件的开关，并配有设备故障急停按钮，

9、 成型模具

31085二波护拦板滚压成型模具1套。材质GCr15，整体淬火，硬度HRC58～62；

10、 其它:

设备经除锈处理后，先涂钢构专用防锈漆，防锈漆必须覆盖全面，再涂优质面漆，颜色为蓝和绿。转动部分应用警示色区别。
