苏州装配式电缆桥架成型设备

装配式电缆桥架成型机设备详细介绍

  电缆桥架生产设备 电缆桥架成型设备 电缆桥架设备 电缆桥架生产线

  成型工艺：

开卷→整平→夹送、冲孔→成型→定尺、切断→收料

设备结构概述：

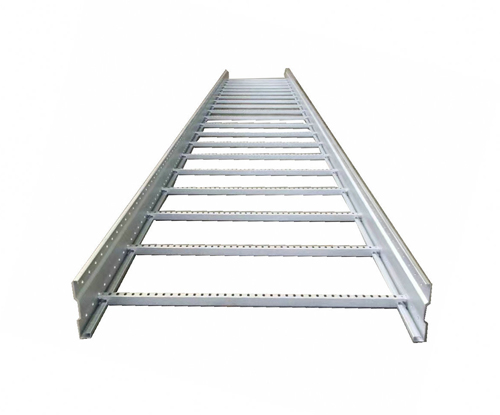

本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。

设备性能:

1,可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架。

  2, 在线冲孔时生产速度：2.5～5米/分钟。

  3, 成型设备连续成型速度时：10～15米/分钟。

  4, 板材料厚：1-2.5mm。

  5, 材质要求：低炭钢、镀锌带钢卷。

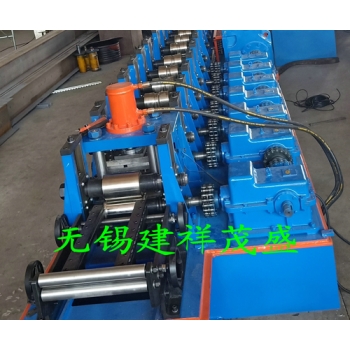

 6, 生产线分自动和手动两种操作方式，可实现联动和分段运转作业。 设备主要组成 全套设备由开卷机、ML-900整平机、伺服送料装置、JF21-200B冲床、冲模、导向机架、成型主机、定尺切断、收料台和电器控制等部件组成。

 我公司生产的设备有以下几个优点：

  1.设备控制为PLC控制，在正常生产时设制多重安全保护。

  2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

  3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

  6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
